钢丝编织胶管
|
钢丝编织胶管>>胶管总成 |
为方便用户,满足使用需要,我厂可提供接头配套的胶管总成,该总成系参照机械部《钢丝编织胶管接头标准》及采用国内外接头标准,并用先进的装备经现代化的胶管总成测试设备严格考验后投入生产的。它具有结构合理,性能可靠,装配方便,经久耐用等特点,是液压传动技术中不可缺少的软性管道连接件。与主机配套的胶管总成,均采用扣压式结构,胶管内径尺寸为φ6-φ25mm。
使用范围
总成胶管适用于油、水气等介质。介质温度:油-35℃~+100℃;空气-40℃~+50℃;水+80℃以下。
|

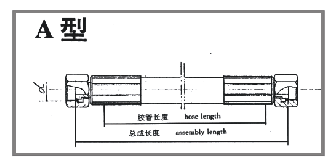

A型:扣压式胶管总成
用途:本总成软管系列适用于各种液(油、水)气压系统,可与“O”型圈密封的焊接管接头联接使用。 |
|
A型接头联接尺寸
胶管内径φmm |
6 |
8 |
10 |
13 |
16 |
19 |
22 |
25 |
联接螺纹dmm |
M14×1.5 |
M16×1.5 |
M18×1.5 |
M22×1.5 |
M27×1.5 |
M30×1.5 |
M36×2 |
M39×2 |
B型:扣压式胶管总成
用途:本总成软管系列适用于各种液(油、水)气压系统,可与卡套式管接头联接使用。 |
|
B型接头联接尺寸
胶管内径φmm |
6 |
8 |
10 |
13 |
16 |
19 |
22 |
25 |
接头外径dmm |
6 |
8 |
10/12 |
14 |
16 |
19 |
22 |
28 |
接管长度lmm |
19 |
19 |
22 |
22 |
22 |
24 |
28 |
30 |

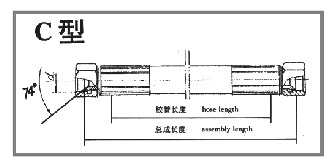

C型:扣压式胶管总成
用途:本总成软管系列适用于各种液(油、水)气压系统,可与扩口式管接头联接使用。扩口角度为74°±30′。 |
|
C型接头联接尺寸
胶管内径φmm |
6 |
8 |
10 |
13 |
16 |
19 |
22 |
25 |
联接螺纹dmm |
M14×1.5 |
M16×1.5 |
M18×1.5 |
M22×1.5 |
M27×1.5 |
M30×1.5 |
M36×1.5 |
M39×1.5 |

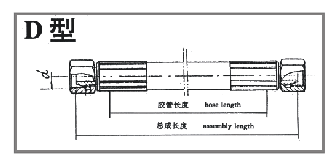

D型:扣压式胶管总成
用途:本总成软管系列适用于各种液(油、水)气压系统,可与24°,60°扩口式管接头联接使用。。 |
|
D型接头联接尺寸
胶管内径φmm |
6 |
8 |
10 |
13 |
16 |
19 |
22 |
25 |
联接螺纹dmm |
M14×1.5 |
M16×1.5 |
M18×1.5 |
M22×1.5 |
M27×1.5 |
M30×1.5 |
M36×1.5 |
M39×1.5 |
|
|
